05齿轮传动受力分析例题

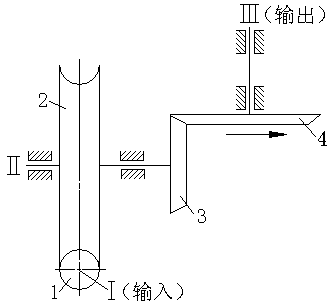

1. 已知在某二级齿轮传动中,蜗杆1为主动轮,输出轴上的锥齿轮4的转向如下图所示,欲使中间轴上的轴承所承受的轴向力能部分抵消,试确定:(1)蜗杆1的旋向;(2)蜗杆1的转向;(3)蜗杆1、蜗轮2、锥齿轮3和锥齿轮4的轴向力Fa1、Fa2、F a3、Fa4的方向,并将其标在图中。

(1)蜗杆的旋向:左旋

(2)蜗杆的转向:顺时针

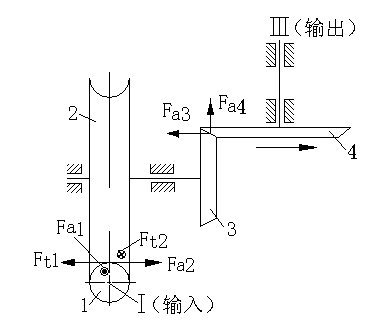

(3)Fa1、Fa2、F a3、Fa4方向如图

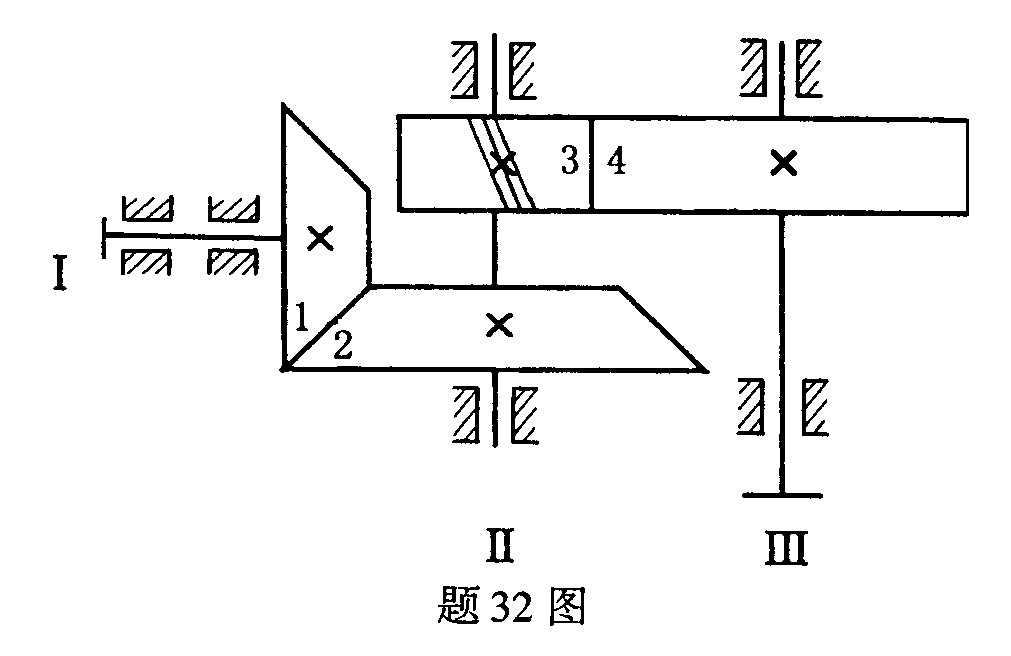

1. 已知在某二级直齿锥齿轮一斜齿圆柱齿轮传动中,1轮为驱动轮,3轮的螺旋线方向如图所示。为了使II轴轴承上所受的轴向力抵消一部分,试确定1轮的转动方向。并将各轮轴向力Fa1、Fa2、Fa3、Fa4的方向、4轮的螺旋线方向和1轮的转动方向标在图中。

(1)轮1的转向:向上

  (2)轮4的旋向:右旋

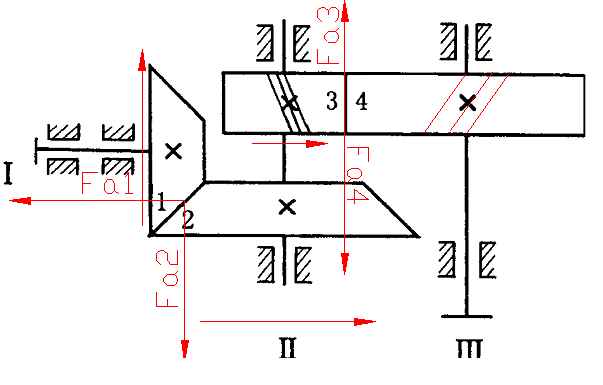

  (3)Fa1、Fa2、F a3、Fa4方向如图
