06滚动轴承习题

习题

一、选择题

从下列各小题给出的A、B、C、D答案中任选一个:

1  滚动轴承的代号由前置代号、基本代号和后置代号组成,其中基本代号表示

A. 轴承的类型、结构和尺寸                  B. 轴承组件

C. 轴承内部结构变化和轴承公差等级          D. 轴承游隙和配置

2  滚动轴承的类型代号由    表示。

A. 数字                                    B. 数字或字母

C. 字母                                    D. 数字加字母


3  滚动轴承内圈与轴颈、外圈与座孔的配合

A. 均为基轴制                               B. 前者基轴制,后者基孔制

C. 均为基孔制                               D. 前者基孔制,后者基轴制

4  为保证轴承内圈与轴肩端面接触良好,轴承的圆角半径r与轴肩处圆角半径r1应满足    的关系。

A. r=r1                                       B. r>rl

C. r<r1                                      D. r≤rl

5      不宜用来同时承受径向载荷和轴向载荷。

A. 圆锥滚子轴承                             B. 角接触球轴承

C. 深沟球轴承                               D. 圆柱滚子轴承

6      只能承受轴向载荷。

A. 圆锥滚子轴承                             B. 推力球轴承

C. 滚针轴承                                 D. 调心球轴承

7      通常应成对使用。

A. 深沟球轴承                               B. 圆锥滚子轴承

C. 推力球轴承                               D. 圆柱滚子轴承

8  角接触轴承承受轴向载荷的能力,随接触角的增大而

A. 增大                                    B. 减小

C. 不变                                    D. 不定

9      不是滚动轴承预紧的目的。

A. 增大支承刚度                             B. 提高旋转精度

C. 减小振动噪声                             D. 降低摩擦阻力

10  滚动轴承的额定寿命是指同一批轴承中    的轴承能达到的寿命。

A. 99%                                     B. 90%

C. 95%                                     D. 50%

11      适用于多支点轴、弯曲刚度小的轴及难于精确对中的支承。

A. 深沟球轴承                              B. 圆锥滚子轴承

C. 角接触球轴承                            D. 调心轴承


二、填空题

1、  滚动轴承的主要失效形式是

2、 按额定动载荷计算选用的滚动轴承,在预定使用期限内,其失效概率最大为

3、 对于不转、转速极低或摆动的轴承,常发生塑性变形破坏,故轴承尺寸应主要按        计算确定。

4、 滚动轴承轴系支点轴向固定的结构型式是:(1)        ;(2)        ;(3)

5、 其他条件不变,只把球轴承上的当量动载荷增加一倍,则该轴承的基本额定寿命是原来的

6、 其他条件不变,只把球轴承的基本额定动载荷增加一倍,则该轴承的基本额定寿命是原来的

7、  圆锥滚子轴承承受轴向载荷的能力取决于轴承的


三、问答题

1、  在机械设备中为何广泛采用滚动轴承?

2、  推力球轴承为何不宜用于高速?

3、  试说明轴承代号6210的主要含义。


四、分析计算题

1、  某6310滚动轴承的工作条件为径向力Fr=10 000N,转速n=300r/min,轻度冲击(fp=1.35),脂润滑,预期寿命为2 000h。验算轴承强度。

2、  某6308轴承工作情况如下表,设每天工作8h,试问轴承能工作几年(每年按300天计算)?

工作时间b/(%)

径向载荷Fr/N

转速n/(r/min)

30

2 000

1 000

15

4 500

300

55

8 900

100

注:有轻度冲击(fp=1.2)。

3、  某球轴承的转速n=400 r/min,当量动载荷P=5 800N,求得其基本额定寿命为7 000h。若把可靠度提高到99%,轴承寿命是多少?若轴承寿命分别取为3 700h、14 000h,轴承可靠度是多少?

4、  某蜗杆轴转速n=1 440r/min,间歇工作,有轻微振动,fp=1.2,常温工作。采用一端固定(一对7209C型轴承正安装),一端游动(一个6209型轴承)支承。轴承的径向载荷Fr1=1 000N(固定端)、Fr2=450N(游动端),轴上的轴向载荷Fx=3 000N,要求蜗杆轴承寿命≥2 500h。试校核固定端轴承是否满足寿命要求。

五、结构题

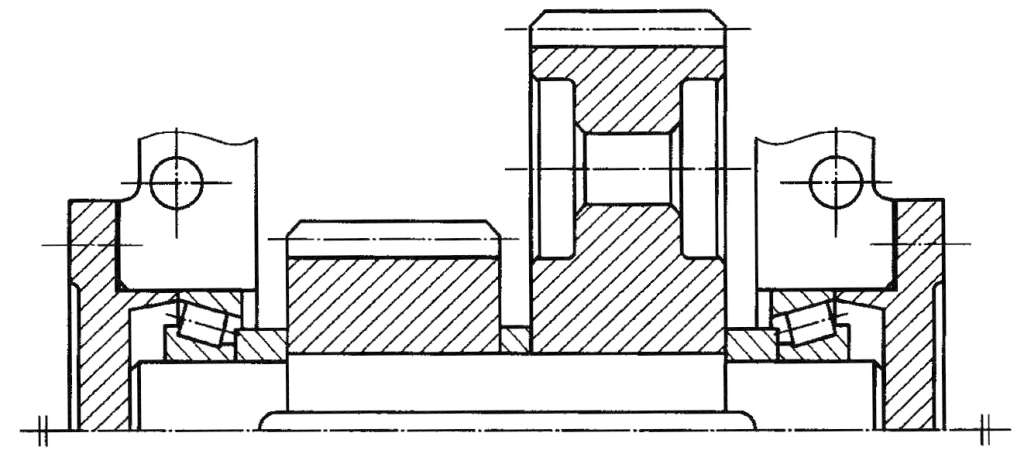

1  分析轴系结构的错误,说明错误原因,并画出正确结构。

题  41图

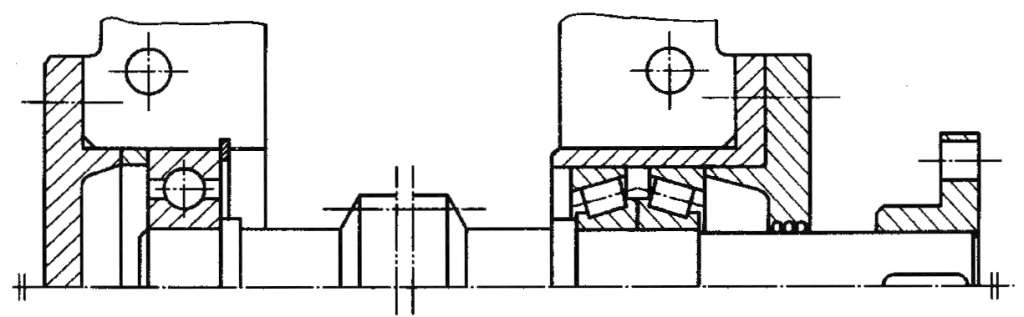

2  分析轴系结构的错误,说明错误原因,并画出正确结构。

题  42图

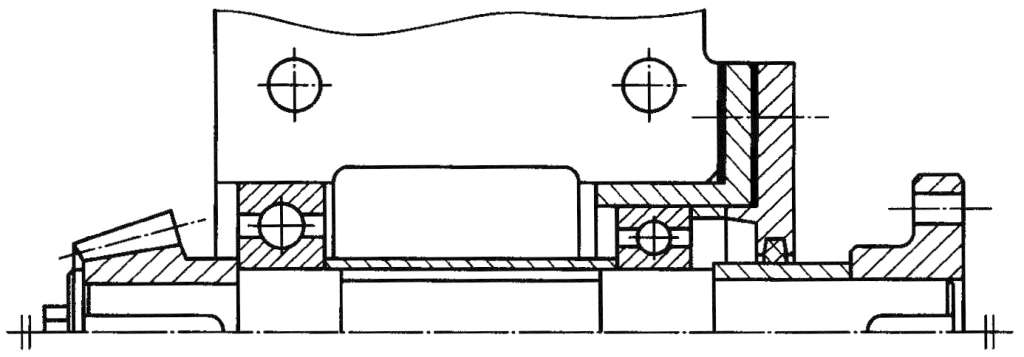

3  分析轴系结构的错误,说明错误原因,并画出正确结构。

题  43图

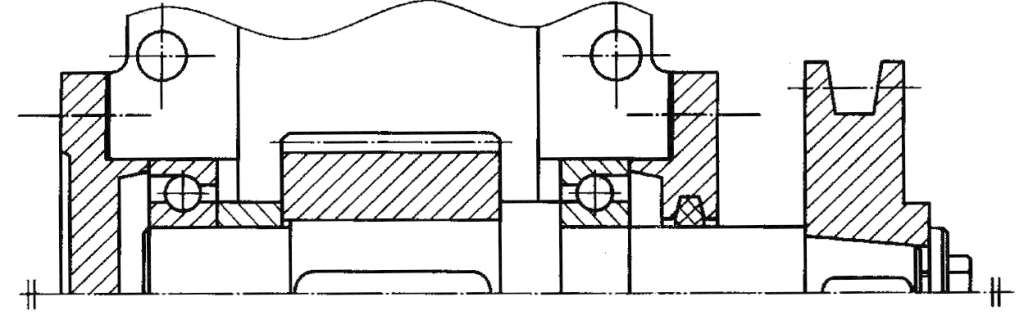

4  分析轴系结构的错误,说明错误原因,并画出正确结构。


                       题  44图
