带式运输机(三)

带式运输机传动装置的设计(三)

1 设计题目

带式运输机传动装置

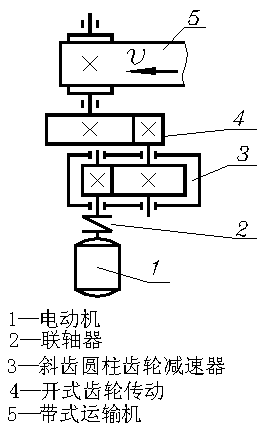

传动装置简图如下图所示。

(开式齿轮传动啮合点位置自行确定)

(1 带式运输机数据

  运输机滚筒轴功率P=      kW

运输机滚筒轴转速n=      r/min

运输带滚筒直径  D=      mm

滚筒轮中心高度  H=      mm

(2)工作条件

   用于锅炉房运煤,三班制工作,每班工作四小时,空载启动,单向、连续运转,载荷平稳。

(3)使用期限

   工作期限为十年,每年工作300天;检修期间隔为三年。

(4)生产批量及加工条件

小批量生产,无铸造设备。

2.设计任务

1)选择电动机型号;

2)确定开始齿轮传动的主要参数及尺寸;

3)设计减速器;

4)选择联轴器。

3.具体作业

1)减速器装配图一张;

2)零件工作图二张(大齿轮,输出轴);

3)设计说明书一份。

4.数据表

学号

03

12


33

07

17

50

34

04

48

24

P/kW

3.2

3.3

3.4

3.5

4.2

4.5

4.8

5.0

5.2

5.5

5.8

n/(r/min)

74

75

74

76

76

78

80

84

85

86

90

H/mm

300
