便携式载货脚轮
详情介绍

便携式载货脚轮

设计目的:

市面上现有的手推车尺寸大小是固定的,不宜快递员的携带。即便是折叠型的手推车,体积仍然比较大。虽有些体积小,但却因为尺寸限制,而存在无法运载较大型的货品的问题,应用面变。而我们设计的便携式载货脚轮,外形小巧,便于携带。主要承重部件采用金属材料,总体质量轻。总体上实现了适用于各种尺寸大小变化的货品的运输。单个脚轮尺寸为150mm*140mm*60mm,四个脚轮折合收纳尺寸为150mm*150mm*120mm,故具有尺寸小,便于携带的优点。

产品概述:

便携式载货脚轮是一种通过收紧器将脚轮固定在箱体四个角,安装上把手,便形成了手推车。整个产品轻巧、便携、成本较低。对快递货物适用性强,不受尺寸限制。单个货物运输、多个货物捆绑运输、通过载货框运输等都可适用。结构简单,操作方便,可广泛应用到快递员运货等。折合收纳状态如下图a所示。

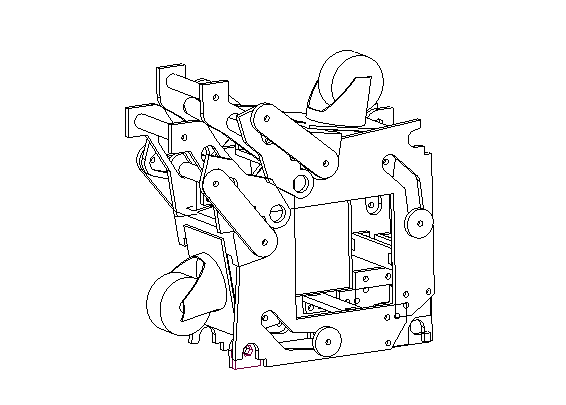

图a  折合收纳状态图

3. 主要创新点与特点:

3.1  主要创新点

(1)不工作时轮子模块可组合,相比目前市场上的整体式平板车等相关产品,体积小,重量轻,价格低,方便携带。

(2)独特结构起到省力作用,对于大且重的货物,可单人操作。

(3)各个轮子模块化生产与制作,可单独更换,不需要整体废弃。也正因是模块化产品,故可以适应不同规格大小的箱体,只要在皮带的长度范围内均可安装使用。

3.2功能特点

(1)对快递货物适应性强。单个货物运输,多个货物捆绑运输,通过载货框运输等都可适用

(2)快递员单人操作。对于传统的大型快递件需两个快递员搬运装载上平板车,而本作品则只需一个快递员即可完成整个快递件的装载和卸载的过程。

(3)体积小,便于携带,占地空间小。完成投递后,货物取下可轻松携带。脚轮不使用时,把其折合收纳起来,放置在快递车内,不占用过多的空间。

4.实物展示:

图b 实物图

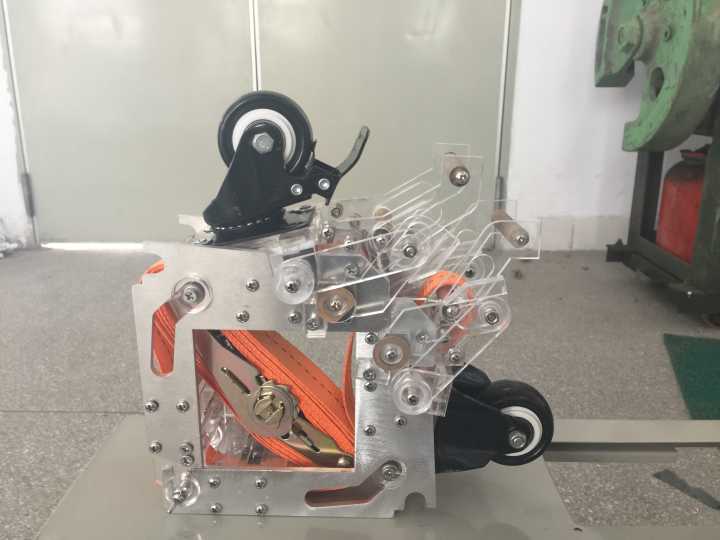

图c  折合收纳图

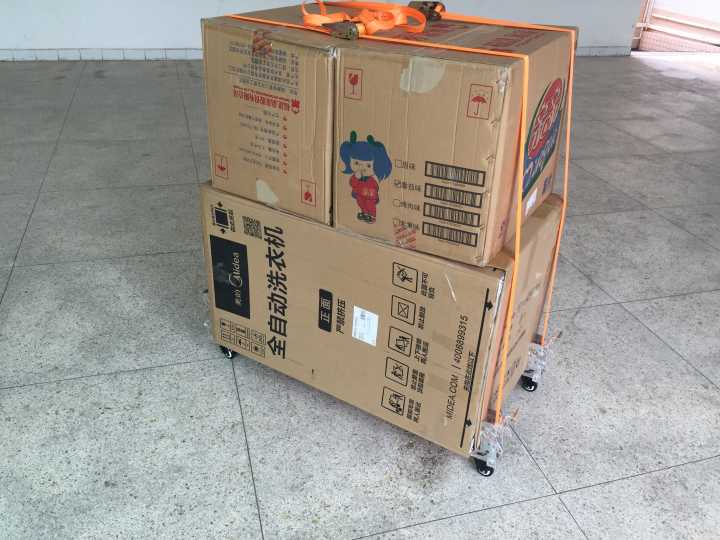

图d  工作状态展示一

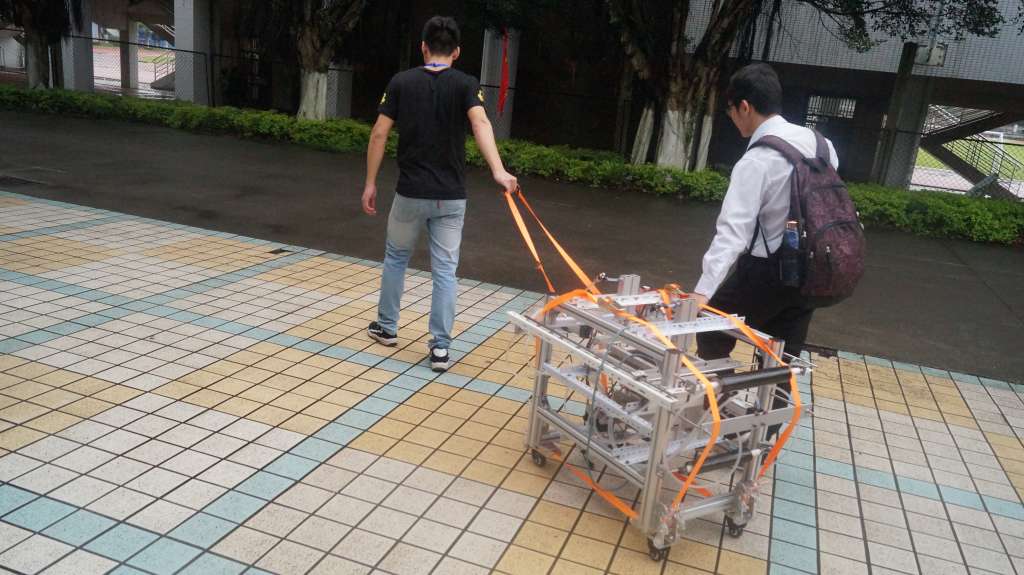

图e  工作状态展示二

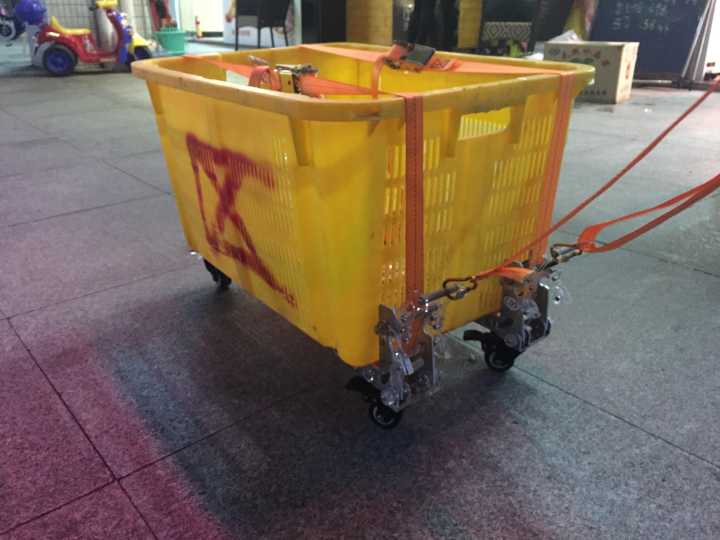

图f  工作状态展示三

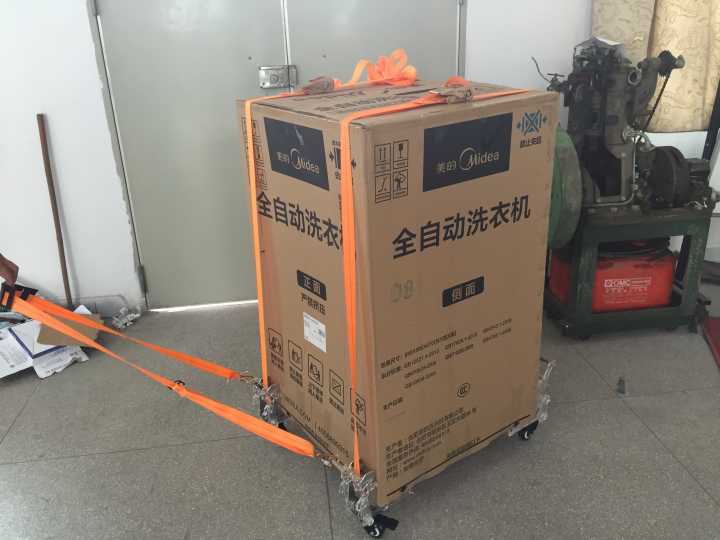

图g  工作状态展示四




5. 产品应用前景:

本载货脚轮主要应用于快递行业,实现货物的搬运。目前快递市场发展迅速,但随之快递员的劳动强度也不断上升,依据对快递员的调查,对劳动强度的减轻和效率的提升都有很高的期待。

我们设计的产品具有极大的便携性,多模式转换等功能。模块化产品结构简单,制作工艺相对容易,成本低廉。可单人操作大且重的货物,故有效减轻快递员的劳动强度并提高效率,市场潜力巨大,综合以上几点,便携式载货脚轮有很大的推广价值和市场应用前景。
